Disegno
Guida operativa
Questa sezione consente il caricamento del logo di stampa su RT (testata o piede scontrino).
Formato gestito: l'app converte automaticamente in BMP monocromatico 1bpp. Le dimensioni supportate sono 384x160 e 512x192 in base al modello.
Come usare la pagina
- Seleziona se programmare Disegno inizio scontrino o Disegno fine scontrino.
- Scegli algoritmo e posizionamento immagine.
- Regola soglia e offset finche' l'anteprima e' corretta.
- Abilita, se necessario, le opzioni stampa disegno inizio/fine.
- Premi Sfoglia e scegli l'immagine sorgente.
- Premi Invia per trasferire il disegno alla cassa.
Significato campi e pulsanti
- Disegno inizio/fine: seleziona lo slot grafico da aggiornare.
- Algoritmo: metodo di conversione b/n (Threshold, Ordinato 2x2, Ordinato 4x4, Floyd-Steinberg).
- Posizionamento: Estendi, Centra o Riempi l'area di stampa.
- Preset posizione: applica rapidamente offset predefiniti.
- Soglia: controlla il punto di taglio bianco/nero.
- Offset X / Y: sposta l'immagine nel canvas quando usi centra/riempi.
- Abilita stampa disegno a inizio/fine: aggiorna le opzioni 1 e 2.
- Anteprima: mostra il risultato reale prima dell'invio.
- Salva Anteprima BMP: salva su file il BMP risultante.
Se il formato non e' valido o la dimensione non e' supportata, la cassa rifiuta il trasferimento.
Controlli finali consigliati
- Stampa uno scontrino di prova per verificare resa e allineamento.
- Conferma che l'opzione inizio/fine sia coerente con il risultato atteso.
- Conserva il BMP finale usato in produzione.

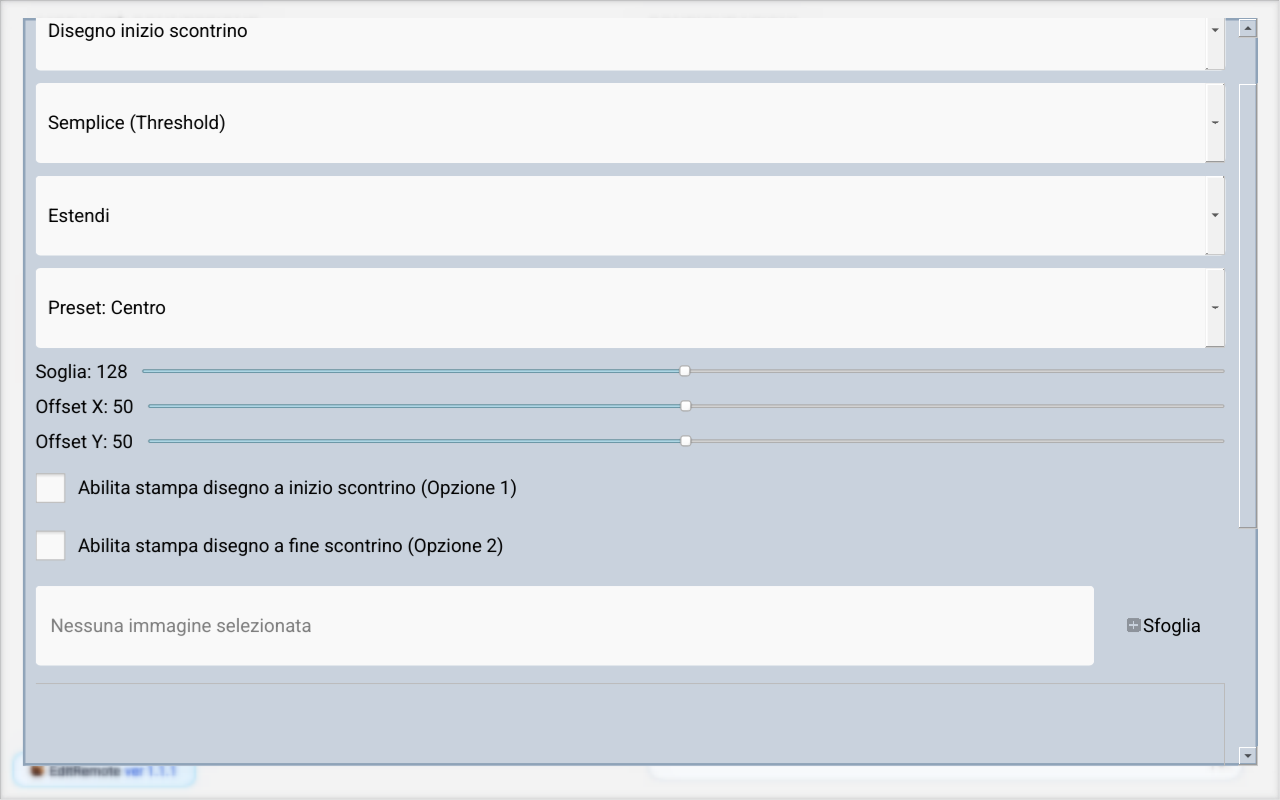

Schermata Disegno
